PSQ-型蒸汽喷射真空泵

加入时间:2015-3-26 16:24:32  点击:




产品概述

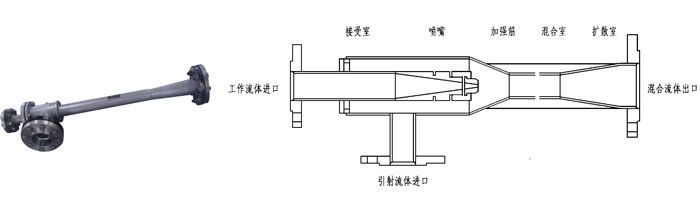

   蒸汽喷射真空泵是一种用水蒸汽作为抽气介质来获得真空的装置。一定压力的蒸汽通过拉伐尔喷嘴以超音速射出。由压力能转化为速度能。在喷嘴出口处由于高速汽流的引射作用形成低压,工作蒸汽与被抽气流在混合室进行混合,并进行能量交换,混合气流在扩压管内得到减速增压。由于用户对真空度要求不同。每台蒸汽喷射真空泵可由单级或数级串接。级数越多,真空度越高(残压越低)。一般吸入压力与级数的关系如下:


级数
1
2
3
4
吸入压力(绝压)KPa
≥14
5.3-8
0.67-1.33
0.133-0.67



   为了降低第一级和第二级喷射器的工作负荷和蒸汽耗量,在第一级和第二级喷射器之间设置了中间冷凝器。
   为了降低第一级喷射器的排空噪音,在第一级喷射器后设置消音冷凝器
   中间冷凝器和消音冷凝器可分为直冷式或间冷式。
   直冷式冷凝器亦称混合式冷凝器,可分为喷淋式和筛板式。
   间冷式冷凝器亦称列管式冷凝器。

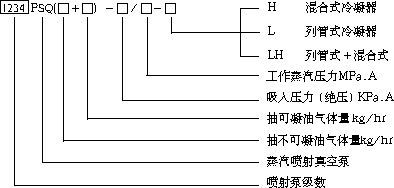

型号标准



产品用途
   1PSQ系列: 适用于气力输送,废气(尾气)回收(捕集),减压蒸发,加氢裂解,催化重整。
   2PSQ系列:适用于化纤脱水,油脂脱水,无机盐、碱液及其它化合物的真空浓缩蒸发。
   3PSQ系列:适用于甘油蒸馏,油脂蒸馏、油脂脱色、切片干燥,真空脱泡,单体回收,浓缩结晶,真空浸渍,真空回潮等。
   4 PSQ系列:适用于脂肪酸蒸馏,油脂脱臭,浓缩结晶,升华干燥,蔬菜真空脱水等。
